K シリーズ足取付中空軸まがりかさ歯車減速機: 業界完全ガイド

I. はじめに: K シリーズ脚取付中空軸まがりかさ歯車減速機とは何ですか?

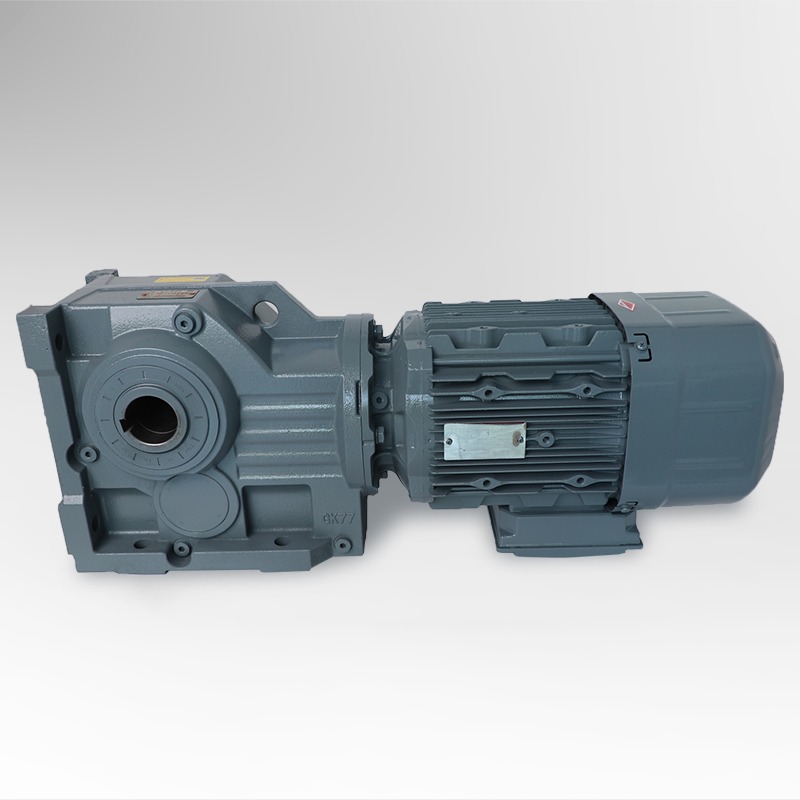

あ Kシリーズ脚取付中空軸まがりかさ歯車減速機 は、モーター速度を制御されたトルク出力に効率的に変換するように設計された産業用伝動装置の一種です。の利点を組み合わせています。 スパイラルベベルギヤ 、 足置き設置 、 and a 中空シャフト構造 動力伝達システム用のコンパクトで信頼性の高い高性能の機械ソリューションを作成します。

あt its core, this gear reducer operates by using a スパイラルベベルギアペア スムーズで静かな動きを維持しながら、回転方向を (通常は 90 度) 変更します。の スパイラルベベルデザイン 従来のストレートカットギアと比較して、ギアの歯全体に優れた負荷分散が確保され、振動と騒音が低減されます。このため、この減速機は、安定性と効率が重要な連続使用用途に非常に適しています。

の 足置き構成 減速機を固体ベースまたは機械フレームにしっかりと固定できるため、正確な位置合わせが保証され、動作中の振動が最小限に抑えられます。この機能により、設置とメンテナンスも簡素化されるため、コンベア システム、マテリアル ハンドリング、および自動化機械で好まれる選択肢となっています。

あnother key feature is the 中空軸出力設計 、 which enables direct mounting of driven components such as shafts or couplings. This not only saves installation space but also reduces mechanical complexity by eliminating the need for additional connectors. The result is a more compact system with improved energy efficiency and mechanical reliability.

要約すると、 Kシリーズ脚取付中空軸まがりかさ歯車減速機 は現代の機械工学において不可欠なコンポーネントであり、パワー、精度、耐久性のバランスを提供します。かさ歯車装置と省スペース設計のインテリジェントな組み合わせにより、スムーズなトルク伝達と長期にわたる動作安定性を必要とする産業の基礎となっています。

II.構造設計と動作原理

1. コア構造コンポーネント

2. 動作原理

• 入力段 – モーターは、入力シャフトまたはフランジ接続を介して回転力を減速機に伝達します。
• かさ歯車の相互作用 – 入力軸は スパイラルベベルギアペア 、 which changes the direction of motion, typically at a right angle.
• トルク増幅 – 入力ギアと出力ギアの直径の比によって減速比が決まり、高速入力が低速、高トルクの出力に変換されます。
• 中空シャフトによる出力 – 最終トルクは、駆動される機器に直接伝達されます。 中空シャフト 、 ensuring accurate torque transfer and simplified coupling.

3. スパイラルベベルギヤシステムの設計上の利点

の スパイラルベベルギヤ駆動機構 段階的な歯のかみ合わせが可能になり、次のような結果が得られます。

• 振動と騒音レベルの低減
• より高いトルク密度
• よりスムーズな動きの伝達
• 耐久性の向上

4. 比較分析: K シリーズと従来の平行軸減速機

5. 技術概要

の Kシリーズ脚取付中空軸まがりかさ歯車減速機 高効率のギアと堅牢なサポート システムを統合し、両方の機能を確保します。 トルクの信頼性 そして 機械的精度 。脚取り付け構造により構造的安定性が提供され、中空シャフト構成により被駆動機器への直接的かつ柔軟な結合が可能になり、すべてが省スペースでメンテナンスの手間がかからないパッケージ内に収められています。

Ⅲ．産業用途におけるKシリーズ減速機の利点

1. 高い伝送効率と電力密度

の特徴の 1 つは、 Kシリーズまがりかさ歯車減速機 優れた動力伝達効率です。精密加工のおかげで、 スパイラルベベルギヤ 、 the device can achieve an efficiency rating of 96%～98% 、 significantly higher than that of conventional helical or spur gear reducers.

2. コンパクトな構造とスペースの最適化

の 直角構成 の Kシリーズ脚取付中空軸まがりかさ歯車減速機 90度で電力を伝達できるため、 よりコンパクトな機械レイアウト 。出力は 中空シャフト 、 the reducer can be directly connected to the driven shaft without additional couplings, simplifying mechanical design, reducing installation time, and minimizing failure points.

3. 強力な耐荷重と長寿命

の Kシリーズスパイラルベベルギヤ駆動機構 高精度に研磨された硬化合金鋼ギヤを使用しています。と組み合わせると、 足置きベース そして optimized ベアリングの配置 、 it can handle high radial and axial loads with stability, ensuring long operational life and consistent performance even under heavy-duty conditions.

4. 低騒音でスムーズな動作

の スパイラルベベルギヤ設計 段階的な歯の噛み合いを可能にし、騒音と振動のレベルを大幅に低減します。これにより、 Kシリーズ脚取付中空軸まがりかさ歯車減速機 自動組立ライン、製薬機械、ロボット システムなどの騒音に敏感な環境に適しています。

5. 設置とメンテナンスが簡単

• フットマウント構造により、取り付けと位置合わせが簡単になります。
• 中空軸出力により、他の部品を分解することなく直接取り付けが可能です。
• 密閉されたハウジングが内部コンポーネントを保護し、潤滑剤の漏れを防ぎます。

6. 産業用途にわたる多用途性

7. 費用対効果とライフサイクル価値

初期投資は若干高くなりますが、 Kシリーズ脚取付中空軸まがりかさ歯車減速機 エネルギー消費量の削減、メンテナンスコストの削減、耐用年数の延長を実現し、優れた総所有コスト (TCO) を実現します。

8. 主な利点のまとめ

IV.他の減速機タイプとの比較

1. 構造設計と歯車の種類による比較

2. 効率とパフォーマンスの比較

3. 設置の柔軟性とスペースの利用

4. 耐久性とメンテナンス性の比較

V. 技術パラメータと選択ガイド

1. 一般的な技術仕様

2. フレームサイズ別の寸法概要

3. ギア比と出力回転数の計算

の output speed can be calculated as:

出力速度 (rpm) = モーター速度 (rpm) ÷ 変速比 (i)

たとえば、モーターが 1,500 rpm、減速比が 50:1 の場合、次のようになります。

出力速度 = 1500 ÷ 50 = 30 rpm

4. 選択基準とエンジニアリング上の考慮事項

5. オプションの構成とカスタマイズ

• 入力タイプ: モータフランジ、ソリッド入力シャフト、またはカップリングアダプタ
• 取り付けオプション: 水平、垂直、壁、またはフランジ取り付け
• 出力設計: シュリンクディスク付き中空シャフト、キー付き中実シャフト、またはスプライン接続
• 冷却システム: 高負荷/高速の場合はオイル循環または外部冷却
• シールオプション: 粉塵や湿気の多い環境向けの強化シール
• 表面処理: 海洋または食品グレードの使用向けの耐食性コーティング

6. 選定例

あpplication: Conveyor system for packaging line

モーター出力: 4kW

必要な出力速度: 30 rpm

動作モード: 連続、16 時間/日

計算された必要な比率 = 1500 ÷ 30 = 50:1

理想的な選択: K67 または K77 十分なトルクマージンと長期安定性を実現する 50:1 の比率のシリーズ。

VI.メンテナンスのヒントとパフォーマンスの最適化

1. 予防保全の重要性

定期的な予防メンテナンスにより、継続的な稼働が保証され、修理コストが削減され、耐用年数が延長されます。

2. 推奨されるメンテナンス スケジュール

3. 潤滑管理

• 高級合成油（ISO VG 150～320）を使用してください。
• サイトグラスの中間点でオイルレベルを確認してください
• 垂直設置の場合は、若干多めのオイルが必要になる場合があります
• 劣化または汚染されたオイルを交換する
• 低温: 不凍添加剤を含むオイルを使用してください
• 高速・高負荷：油循環や外部冷却を考慮

4. 温度と振動の管理

5. 調整と設置の完全性

• 振動のない平坦で剛性の高いベースを確保
• あlign motor and input shafts precisely
• 中空シャフトの取り付けがしっかりしていることを確認します
• 電源を入れる前に減速機を手動で回転させてください

6. パフォーマンス最適化手法

• ギアの負荷分散を最適化
• 適切な通気と冷却を維持する
• アイドル運転時間を削減
• オイル分析を使用して摩耗を早期に検出する
• ピッチング検出のための周期的なノイズ解析を実行する

7. 一般的な問題のトラブルシューティング

VII.結論: K シリーズ減速機が信頼できる選択肢である理由

1. パワー、精度、効率の組み合わせ

の Kシリーズ脚取付中空軸まがりかさ歯車減速機 高効率 (96 ～ 98%)、スムーズなトルク伝達、低騒音動作を実現し、オートメーション、コンベヤ、産業機械に最適です。

2. 長期耐久性とメンテナンスコストの削減

• 硬化合金鋼ギヤ
• 最適化されたベアリング配置
• 強化シールシステム
• メンテナンスが容易なモジュラーケーシング設計

3. 幅広い産業適応性

4. エンジニアリング上の利点の概要

5. 環境効率の高い電力伝送

高い効率により、無駄なエネルギーが削減され、発熱が最小限に抑えられ、潤滑剤の消費量が削減され、産業運営の持続可能性がサポートされます。

6. 今後の展望

K シリーズの将来のバージョンでは、より高いトルク密度、より低いノイズ、そして予知保全のための統合デジタル監視センサーが提供されることが期待されています。

7. 最終的な考え

の Kシリーズ脚取付中空軸まがりかさ歯車減速機 技術的に先進的でエネルギー効率が高く、費用対効果の高いソリューションであり続け、一貫したサービスを提供します。 パワー、精度、信頼性 業界全体で。

よくある質問

1. K シリーズ脚取付中空軸まがり傘歯車減速機の主な利点は何ですか?

の primary advantage is its combination of 高効率、コンパクト直角設計、中空軸出力 、 which allows for smooth torque transmission, low noise, and space-saving installation.

2. 私の用途に適した K シリーズ脚取付中空軸まがりかさ歯車減速機を選択するにはどうすればよいですか?

選択は次のような要素に基づいて行う必要があります。 必要トルク、伝達比、入力電力、取付姿勢、使用環境 。最適なパフォーマンスを得るには、適切なアライメント、荷重計算、および潤滑管理が不可欠です。

3. K シリーズ減速機の寿命を延ばすにはどのようなメンテナンスが推奨されますか?

定期的な予防メンテナンスには次のものが含まれます。

• 点検と交換 潤滑剤
• 検査中 シール、ベアリング、ファスナー
• モニタリング 温度、騒音、振動
• 適切であることの確保 アライメントと荷重分散
