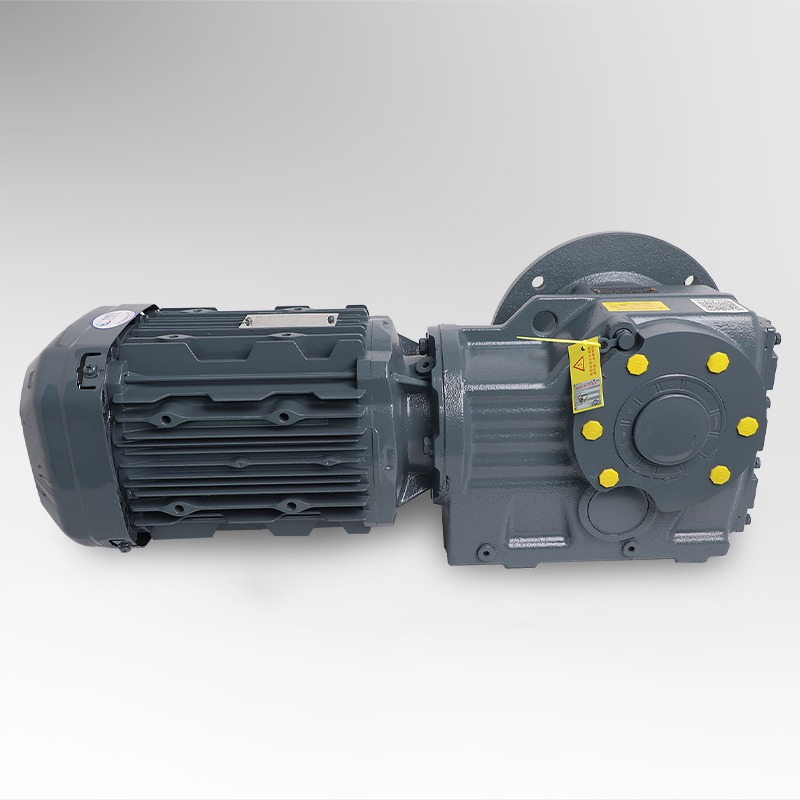

JKAFシリーズ中空軸まがりかさ歯車減速機とは？

I. 中空軸まがりかさ歯車減速機JKあFシリーズの概要

現代の機械工学の分野では、効率、精度、スペースの最適化が動力伝達設計における重要な優先事項となっています。の JKAFシリーズ中空軸まがりかさ歯車減速機 は、コンパクトな構造、スムーズなトルク伝達、信頼性の高い性能を組み合わせた洗練されたソリューションを表しています。このシリーズは、最小限のエネルギー損失で直角運動伝達を実現するように設計されており、安定性と長寿命が求められるオートメーション システムや産業機械に最適なコンポーネントです。

従来の平行軸減速機とは異なり、 JKAFシリーズ中空軸まがりかさ歯車減速機 ライトアングル構成を採用。スパイラルベベルギヤのセットにより駆動力の方向を 90 度変更し、機械効率と設置の柔軟性を両立します。中空シャフト設計により、既存の駆動システムへの統合がさらに簡素化され、被駆動シャフトとの直接結合が可能になり、追加のカップリングやコネクタの必要性が減ります。

A 中空軸スパイラルベベルギヤドライブ いくつかの重要な利点があります。

• コンポーネント間の位置合わせ誤差を最小限に抑えます。
• 組み立てや分解が簡単に行えます。
• 直結によりトルク伝達を最適化します。

これらの機能を総合すると、 JKAFシリーズ中空軸まがりかさ歯車減速機 包装機械、コンベヤシステム、ロボットオートメーションなど、限られたスペースで正確な動力伝達を必要とする業界で好まれる選択肢です。

この設計のもう 1 つの注目すべき利点は、高負荷時の機械的安定性です。スパイラルベベルギヤの配置により、継続的な歯の噛み合いが保証され、よりスムーズな動作と振動の低減につながります。これにより、騒音レベルが低下するだけでなく、ベアリングの寿命が延び、ギアシステム全体の耐久性も向上します。

さらに、 直角中空軸ベベル減速機 この設計により、エンジニアは利用可能な設置スペースを効率的に利用できます。垂直、水平、反転のいずれに取り付けても、システム レイアウトに柔軟性をもたらし、その中空シャフト構成は、出力シャフトを被駆動コンポーネントに直接接続する必要があるスルーシャフト アプリケーションをサポートします。

多くのアプリケーションでは、 JKAFシリーズ中空軸まがりかさ歯車減速機 コンパクトな設計と高トルク能力の間の架け橋として機能します。正確な角度伝達を維持しながらかなりの負荷を処理する能力により、さまざまな動作条件にわたって一貫したパフォーマンスが保証されます。この減速機は、自動化された生産ライン、機械搬送システム、特注の工業用セットアップのいずれに採用されても、現代の産業に必要な機械精度と動作信頼性を提供します。

全体として、 JKAFシリーズ中空軸まがりかさ歯車減速機 は、直角効率、中空シャフトの適応性、スパイラル ベベルの精度を 1 つの統合された駆動機構に統合するという、モーション コントロール システムの継続的な進化を反映した、技術的に高度で効率的なソリューションです。

II.定義と構造組成

の JKAFシリーズ中空軸まがりかさ歯車減速機 は、正確な直角の向きを維持しながら、高速、低トルクの入力を低速、高トルクの出力に変換するように設計された、精密に設計された機械式トランスミッション デバイスです。これは、電力効率と空間的コンパクト性の両方が重要となる多くのオートメーションおよびモーション制御システムの重要なコンポーネントです。

このタイプの減速機はその中核として、 スパイラルベベルギヤ機構 交差するシャフト間の動きを、通常は 90° の角度で伝達します。スパイラルベベルギヤの歯は湾曲したプロファイルで設計されており、直線ベベルギヤの代替品と比較して、緩やかな歯の噛み合い、よりスムーズな回転、およびより静かな動作が可能になります。

の 中空シャフト このシリーズは従来の中実軸減速機と構造が異なります。固定シャフトを介してトルクを伝達する代わりに、中空設計により被駆動機械のシャフトに直接接続できるため、位置合わせが簡素化され、カップリングのコストが削減され、狭い環境でも省スペースで設置できるようになります。

II.1 コア構造要素

• インプットシャフトアセンブリ: モーターや駆動源から機械動力を受けます。スパイラルベベルピニオンギアに接続され、回転運動をメインギア段に伝達します。
• スパイラルベベルギヤセット: の heart of the mechanism. The meshing of spiral bevel gears allows torque transmission between perpendicular shafts, enabling smooth right-angle power flow.
• 中空出力シャフト: 減速機の被駆動部として機能し、外部機械との直接統合が可能です。被動軸を収容する内径を備え、安定したトルク伝達と調心精度を確保します。
• ハウジング (ギアボックス本体): 通常は高強度鋳鉄や精密加工されたアルミニウム合金で作られており、剛性、振動減衰性、放熱性に優れています。
• ベアリングとシーリングシステム: 高荷重ベアリングとダブルリップシールを装備し、連続運転時の油漏れを防ぎ、摩擦を軽減し、寿命を延ばします。
• 潤滑システム: 内部オイルバスまたはグリース潤滑機構により、継続的なギア接触保護が確保され、摩耗が軽減され、長期間の使用期間にわたって一貫した性能が維持されます。

II.2 技術的特徴

の JKAFシリーズ中空軸まがりかさ歯車減速機 のバランスによって定義されます。 トルク出力 、 コンパクトなデザイン 、 and 動作精度 。機械的なバックラッシュを最小限に抑えながら、高い減速比をサポートします。

その典型的な技術的特徴には次のようなものがあります。

• 単位体積あたりのトルク密度が高い。
• コンパクトなライトアングル構成。
• スムーズで低騒音の動作。
• 高い伝送効率 (最大 96 ～ 98%)。
• 中空出力設計により設置が簡素化されています。
• さまざまな産業用レイアウトに対応するモジュラー取り付けの柔軟性。

II.3 比較パラメータ表

II.4 材料および製造品質

機械的完全性と動作精度を確保するために、内部のギアは JKAFシリーズ中空軸まがりかさ歯車減速機 通常、表面硬化合金鋼で作られています。これらの歯車は浸炭、焼入れ、精密研削を経て、最適な表面硬度と最小限の歯の変形を実現します。

の housing material is carefully chosen to resist deformation under load and minimize vibration during operation. In many industrial applications, the overall rigidity of the housing is critical in maintaining alignment between the spiral bevel gear set, ensuring that torque transfer remains stable and accurate over long-term use.

II.5 構造的利点の概要

• コンパクトなモジュール構造 システムのフットプリントを削減します。
• 中空軸出力 組み立てが簡素化され、設置の柔軟性が向上します。
• スパイラルベベルギアの噛み合い 静かで効率的な電力伝達を保証します。
• 高品質のシールと潤滑 動作寿命を延ばします。
• 最適化されたトルク配分 過酷な連続作業をサポートします。

本質的には、 JKAFシリーズ中空軸まがりかさ歯車減速機 機械効率、省スペース設計、高精度性能の融合を実現します。その構造構成とエンジニアリング設計は、現代の自動化システムにおける動力伝達の需要に対する深い理解を反映しており、多様な産業分野にわたる直角駆動アプリケーションの信頼できる基礎として位置づけられています。

Ⅲ．パフォーマンスの特徴と技術的パラメータ

の JKAFシリーズ中空軸まがりかさ歯車減速機 は、厳しい産業条件下で優れた機械的性能を発揮するように設計されています。そのエンジニアリングは、精密なギアリング、最適化されたハウジング形状、優れたトルク処理能力を組み合わせています。減速機の各側面には、現代の自動化および動力伝達システムの重要な要素である耐久性、信頼性、スペース効率に関する慎重な考慮が反映されています。

III.1 高いトルク伝達効率

の JKAFシリーズ中空軸まがりかさ歯車減速機 スパイラルベベルギヤの最適化された形状により、驚くほど高いトルク密度を実現します。従来のストレートベベルギアボックスとは異なり、スパイラル歯形により、回転中に複数の歯が連続的に噛み合うことが可能になります。この多点係合により、耐荷重能力が大幅に向上し、振動を最小限に抑えたスムーズな動作が保証されます。

の spiral bevel gear design also reduces impact loads and distributes stress evenly along the tooth surface. As a result, torque transmission efficiency typically ranges between 96%と98% 、 depending on gear ratio and lubrication conditions. This high efficiency contributes to lower energy consumption and reduced heat generation during operation — two critical factors for maintaining performance stability in long-duty cycles.

III.2 コンパクト設計とスペース活用

特徴的な利点は、 JKAFシリーズ中空軸まがりかさ歯車減速機 コンパクトでモジュール式の直角構成です。の組み合わせは、 中空シャフト そして スパイラルベベルギヤ レイアウトにより駆動システムの軸方向の長さが最小限に抑えられ、スペースが限られている場合や複数のギア段がある場合の設置に特に適しています。

の コンパクト中空ベベルギヤトランスミッション このコンセプトにより、カップリングなしでシャフトを直接接続できるため、取り付けが簡素化されるだけでなく、機械的な位置合わせも強化されます。この設計により、振動源が低減され、従来のシステムでよく見られる位置ずれに関連した障害が防止されます。

III.3 低騒音とスムーズな動作

の use of スパイラルベベルギヤs ストレートカットギアの代わりに、よりスムーズな噛み合い動作を実現します。スパイラル設計により、徐々に歯が噛み合い、回転時の衝撃荷重と振動が効果的に軽減されます。その結果、動作ノイズが大幅に低減されます。通常、 65dB未満 標準的な負荷条件下で。

精密機械加工と高度なベアリング システムを組み合わせることで、 JKAFシリーズ中空軸まがりかさ歯車減速機 高速走行時でも安定した回転精度と騒音抑制を実現します。この静かで安定した動作により、環境騒音や振動が厳しく規制される自動化装置、包装装置、食品加工装置での使用に最適です。

III.4 熱安定性と潤滑性能

効率的な熱放散は、長期的な信頼性を実現するためのもう 1 つの重要な要素です。のギアボックスハウジング JKAFシリーズ中空軸まがりかさ歯車減速機 自然対流冷却を強化するために、滑らかな外面と高熱伝導率の素材を使用して設計されています。

の internal gear contact surfaces are lubricated through a continuous oil bath or grease system, ensuring that the spiral bevel gears remain fully protected under heavy load. Proper lubrication also helps maintain consistent efficiency and minimizes wear, especially during high-speed or high-torque operations.

III.5 技術パラメータの比較

III.6 機械的利点のまとめ

• 高いトルク重量比: コンパクトなサイズでも強力な出力を可能にします。
• 直角構成: 柔軟なシステム レイアウトと、スペースが限られたアセンブリへの簡単な統合が可能になります。
• 中空軸出力: 機械的接続を簡素化し、位置ずれのリスクを軽減します。
• 高精度かつ低ノイズ: 継続的な負荷の下でも安定したパフォーマンスを保証します。
• 長寿命: 硬化されたギア、高精度のベアリング、効果的な潤滑によって実現されます。

III.7 アプリケーション指向の効率性

理由の一つは、 JKAFシリーズ中空軸まがりかさ歯車減速機 一貫した機械出力を維持しながら、多様な負荷条件に適応できる能力により、現代の機械システムで広く使用されています。その効率は、可変トルクまたは断続的なデューティ サイクルでも安定したままであり、コンベア オートメーション、ロボット ジョイント、サーボ駆動機械において特に価値のある品質です。

の combination of スパイラルベベル精度 、 中空シャフト connectivity 、 and 直角伝送 このシリーズは、パフォーマンスの信頼性とコンパクトな設計の統合を求めるエンジニアにとっての基礎コンポーネントとなっています。

IV.作動機構と動力伝達

の JKAFシリーズ中空軸まがりかさ歯車減速機 は、エネルギー損失を最小限に抑えながら正確な動作制御を実現するように設計された、洗練された直角トルク変換システムに基づいて動作します。その動力伝達プロセスには、スパイラルベベルギア、高精度ベアリング、および被駆動装置との直接的な機械的連結を可能にする中空出力構造の効率的な相互作用が含まれます。

IV.1 まがりかさ歯車伝動の原理

その中心にあるのは、 JKAFシリーズ中空軸まがりかさ歯車減速機 のセットが横たわっている スパイラルベベルギヤs 、 which serve as the key mechanical elements for right-angle motion transfer. Unlike straight bevel gears, spiral bevel gears feature curved and oblique teeth that engage gradually across the contact area. This ensures smooth torque transmission and continuous load sharing between multiple teeth, greatly reducing impact forces and mechanical noise.

動作中、動力は小さなスパイラルベベルに接続された入力シャフトを介して入力されます。 ピニオンギア 。このピニオンは大きなベベルと噛み合います クラウンギア 中空出力軸に取り付けられています。これら 2 つのギアの噛み合いにより動力の流れの方向が 90 度変化し、選択されたギア比に基づいてトルクの大きさを増大させながら、トルクを垂直に伝達することができます。

また、このスパイラル構成により、湾曲した歯が回転中に油膜を生成するため、歯の界面での潤滑保持力が向上し、一貫した摩擦制御と耐摩耗性が確保されます。その結果、最小限の振動で驚くほどスムーズなトルク伝達が実現します。これが特徴です。 JKAFシリーズ中空軸まがりかさ歯車減速機 .

IV.2 力の流れと荷重の分散

インプットシャフトに回転エネルギーが加わると、 スパイラルベベルギヤ drive 緩やかな転がり接触によりトルクを伝達します。力の方向は入力ギアの歯から出力ギアの表面まで螺旋状の経路をたどり、ベアリング全体にラジアル荷重とアキシアル荷重が効果的に分散されます。

この均等な荷重分散は、特に高トルク条件下で局所的な応力点を軽減するために不可欠です。集中圧力ゾーンの影響を受けることが多いストレートカット システムとは対照的に、スパイラル構成により、 JKAFシリーズ中空軸まがりかさ歯車減速機 変動荷重や衝撃荷重に対しても安定した性能を維持します。

の use of 円すいころ軸受 そして 精密スラストサポート スパイラル運動によって発生する軸方向の力が適切に吸収され、ベアリングとギアの両方の耐用年数が延長されます。この特徴により、減速機はコンベア、昇降装置、サーボ支援位置決めシステムなどの高負荷で高精度の作業に特に適しています。

IV.3 中空軸構造の機能

の 中空コアベベルレデューサーユニット 中間のカップリングやアダプターが不要になるため、エンジニアリング上の明確な利点が得られます。代わりに、被駆動シャフトを出力シャフトの中空ボアに直接挿入し、キー、クランプ、またはシュリンク ディスクで固定することができます。

この設計により、駆動要素と被駆動要素間の同心性と位置合わせの精度が向上し、オフセットや位置ずれによって生じる伝達損失が軽減されます。さらに、中空シャフト構造により回転慣性が最小限に抑えられ、減速機がトルク変動に迅速に応答できるようになります。これは、ロボット ジョイントや自動コンベヤなどの動的システムにとって重要な機能です。

さらなる利点は、シャフトを介したアプリケーションを統合できることです。たとえば、デュアルドライブまたはパススルーシステムでは、中空シャフトにより追加の被駆動要素 (プーリーやセカンダリギアボックスなど) をインラインで接続できるため、機械の設置面積を拡大することなく機械的な柔軟性が得られます。

IV.4 機械的経路とエネルギー変換

• ステージ 1: インプットシャフトはモーターや原動機から回転エネルギーを受けます。
• ステージ 2: スパイラル ベベル ピニオン ギアは大きなベベル ギアと噛み合い、動きの方向を 90° の角度に変更します。
• ステージ 3: トルクは歯車形状によって決まる減速比に比例して増幅されます。
• ステージ 4: の hollow output shaft transfers torque directly to the driven component, completing the power transmission process.

IV.5 歯車機構の比較解析

IV.6 動力伝達の利点のまとめ

• 高い機械効率 — 伝送路全体の電力損失を最小限に抑えます。
• スムーズなトルク出力 — 継続的なスパイラル接触により、振動スパイクが排除されます。
• コンパクトなライトアングル構成 — 設置面積を削減します。
• 耐久性の向上 — 硬化スパイラルベベルギアと堅牢なベアリングにより長寿命が保証されます。
• 柔軟な統合 — 中空シャフトにより、直接接続またはシャフトを介した接続が可能になります。

V. 典型的な産業用途

の JKAFシリーズ中空軸まがりかさ歯車減速機 複数の産業分野にわたる適応性が広く知られています。直角トランスミッション設計、中空出力構成、および高いトルク効率により、次のような環境に最適です。 スペースの最適化 、 スムーズな電力供給 、 and 長期的な信頼性 が不可欠です。

V.1 オートメーションとコンベヤー システム

自動化された生産ラインでは、 コンベアシステム 安定した動作、高効率、および複数の被駆動ユニット間の正確な同期が必要です。の JKAFシリーズ中空軸まがりかさ歯車減速機 は、コンパクトな設計と直接シャフト取り付け機能により、このような条件に優れています。

• 一貫したトルク出力: 変動する負荷条件下でもスムーズな材料搬送を保証します。
• 高効率: 継続的な生産サイクルにおいて省エネ運転を維持します。
• 低騒音・低振動： 精密な製造環境には不可欠です。

V.2 ロボット工学とモーションコントロール

モダン ロボットシステム 動的加速と精密位置決めの両方に対応できるギアユニットが求められます。の JKAFシリーズ中空軸まがりかさ歯車減速機 機械構造の最適化と慣性モーメントの低減により、これらのニーズに応えます。

• 多関節ロボットアーム: バックラッシュを最小限に抑えた関節トルク制御が可能です。
• AGV (無人搬送車): コンパクトなシャーシで直角の電力伝達を促進します。
• ピックアンドプレイス システム: 高精度・低振動の回転運動を実現します。

V.3 資材運搬および吊り上げ装置

マテリアルハンドリング業界では、重い荷重に耐え、制御された動作を提供する減速機が必要です。の JKAFシリーズ中空軸まがりかさ歯車減速機 特に適しているのは ホイスト 、 エレベーター 、 and クレーントロリー 、 where torque amplification and smooth motion are critical.

V.4 包装および食品加工機械

• 静かな動作: スパイラルベベルギヤは噛み合いノイズを低減し、衛生的または低騒音環境に最適です。
• すっきりとしたデザイン: の smooth aluminum or cast-iron housing prevents residue accumulation.
• コンパクトなフォームファクタ: 包装機、ラベル貼り機、切断機への統合が可能になります。

V.5 再生可能エネルギーと環境設備

の JKAFシリーズ中空軸まがりかさ歯車減速機 にも適用されます 再生可能エネルギー システムを含む 風力タービン補助ドライブ 、 バイオマスコンベア 、 and 水処理撹拌機 。このような設定では、減速機は高い効率と耐摩耗性を維持しながら、さまざまな負荷や環境ストレスに耐える必要があります。

V.6 アプリケーション特典の概要

• コンパクト設計で高トルク: スペースに制約のあるシステムでの電力伝送を可能にします。
• 低いバックラッシュと正確な位置合わせ: スムーズで正確なモーション制御を保証します。
• 騒音と振動の低減: オートメーションおよびパッケージング業界には不可欠です。
• 直接インストール: 中空シャフト出力により、組み立ての複雑さが最小限に抑えられます。
• 耐用年数の延長: スパイラルベベルギアの耐久性と最適化された熱放散による。

VI.設置、メンテナンス、および安全に関する推奨事項

VI.1 設置ガイドライン

• 1. 基礎と調整: ギア減速機を安定した振動のない面に取り付けます...
• 2. シャフト接続: 中空シャフトの用途の場合は、ドリブンシャフトを中空穴に挿入します。
• 3. 固定とサポート: すべてのボルトと取り付け金具は、トルク仕様に従って締め付ける必要があります。
• 4. 潤滑チェック: ユニットを始動する前に、ギアケースに正しい量と種類の潤滑剤が入っていることを確認してください。
• 5.回転方向: インプットシャフトが正しい方向に回転することを確認してください...
• 6. 最初のテスト実行: 30 ～ 60 分間の無負荷テストを実施して、騒音、振動、温度上昇を観察します。

VI.2 潤滑および冷却の要件

• オイルの種類: 高負荷条件用に設計された極圧 (EP) 合成ギヤ オイルを使用してください。
• 初回のオイル交換: 最初の 500 時間の稼働後に、工場で充填されたオイルを交換してください。
• 定期的なメンテナンス: 潤滑剤は 3,000 ～ 5,000 運転時間ごとに交換してください。
• 温度制御: 最適な動作温度は 40°C ～ 80°C に保つ必要があります。
• オイルレベルの監視: 定期的にサイトグラスまたはディップスティックをチェックして、オイルレベルが指定範囲内にあることを確認してください。

VI.3 定期保守チェックリスト

VI.4 一般的なトラブルシューティング ガイド

VI.5 安全に関する推奨事項

• 定格トルクまたは速度を超えないようにしてください。 指定された制限を超えて使用すると、機械的故障やギアの破損が発生する可能性があります。
• メンテナンスの前に電源を切断します。 保守を行う前に、必ず電源を遮断し、機械が完全に停止するまで待ってください。
• 保護ガードを使用してください。 偶発的な接触を防ぐために、すべての回転シャフト、カップリング、露出したギアをカバーしてください。
• 適切な接地を維持してください。 電気的危険を防ぐために、アセンブリが適切に接地されていることを確認してください。
• 汚染を避ける： ギアハウジングは、ほこり、湿気、または腐食性の化学物質から密閉した状態に保ってください。

VI.6 長期的なパフォーマンスに関するヒント

• 振動分析を年に一度実行して、ベアリングの摩耗や不均衡を早期に検出します。
• 動作温度の傾向を監視します。徐々に上昇する場合は、潤滑剤の劣化を示している可能性があります。
• 10,000 時間の稼働ごとに包括的なオーバーホールをスケジュールします。
• 高品質の取り付けアクセサリを使用して、中空シャフトの機械的ストレスを軽減します。
• 予備ユニットは、腐食を防ぐために適切にオイルシールを施して、清潔で乾燥した環境に保管してください。

VII.利点の概要とよくある質問

VII.1 主な利点

• 高いトルク効率: スパイラル ベベル ギアは継続的な歯の噛み合いを実現し、スムーズなトルク伝達と最小限のエネルギー損失を可能にします。
• コンパクトで省スペースな設計: 直角構成と中空シャフト出力により、緊密な産業アセンブリへの統合が簡素化されます。
• 低騒音・低振動： スパイラルベベル歯と高精度ベアリングにより、静かな動作が保証されます。
• 柔軟な設置: 中空シャフトにより、被動シャフトへの直接接続またはシャフトを介したアプリケーションが可能になります。
• 耐久性と信頼性: 強化されたギア、最適化された潤滑、堅牢なハウジングにより耐用年数が延長されます。
• 多用途性: コンベア、ロボットアーム、昇降システム、包装機械、食品加工装置、再生可能エネルギー用途に適しています。

VII.2 よくある質問 (FAQ)

• Q1: JKAFシリーズ中空軸まがりかさ歯車減速機と従来のストレートかさ歯車減速機の違いは何ですか?
  A1: スパイラル ベベル ギヤは、複数の歯にわたって徐々に噛み合うため、ストレート ベベル ギヤと比較して、よりスムーズなトルク伝達、より高い負荷容量、より低い騒音、および改善された効率を実現します。中空シャフト設計により、シャフトを直接接続できるため、ミスアライメントの問題が軽減されます。
• Q2: 私のアプリケーションに適した JKAF シリーズ減速機モデルを選択するにはどうすればよいですか?
  A2: 出力トルク、ギア比、入力速度、スペースの制約、設置方向を考慮してください。中空シャフトの直径とトルク容量が被駆動シャフトの要件と一致していることを確認してください。
• Q3: 長期的なパフォーマンスを確保するにはどのようなメンテナンスが不可欠ですか?
  A3: オイルレベルと状態をチェックし、ベアリングとシールを検査し、振動と騒音を監視し、適切な位置合わせを確認し、3,000 ～ 5,000 時間ごとにオイルを交換し、定期的に取り付けボルトを確認します。
